Trek 7.4FX改造計画⑦ クランク周り改造 ～その３

第2弾で完結したはずでしたが、終わっていませんでした。。。

実は作業ミスがありました。

SORAのトリプルのクランクを使う場合は、どうもスペーサーを左側クランクに入れなければならないというのが、いろいろ調べてみるとわかってきました。要は3速のため右側のペダル位置が２速よりも外側にくるため、そのバランスを取るために左側にスペーサーを入れて左クランクを外側に出すということのようです。

これがスペーサー。クランクの箱を開けたときになんか使わない部品が入っているな、と思ってんですよね。　捨てなくて良かった。。。

これを組み付けるわけだけど、作業の前に恒例（？）の儀式。　作業を始めようとすると、必ず犬達が「何やってんの～」「それ、おいしいの～」と邪魔しに来ます。

一通り遊んでから作業開始。まずは左側のクランクを外します。

そこに先ほどのスペーサーをかませて、もう一度クランクを組み付けて終了。３分の作業。

これで完成です。

ちょっと試乗したところ、なかなかいい感じ。ただ、ケーデンスセンサーがスペーサーを入れたため反応せず。。。　ペダルにもスペーサーをかませました。

【おまけ】

自転車を分解して何をやっているかというと。。。。　（ちなみにコニーちゃんは梅酒をチェック中）

輪行用のバックを買ったので、パッケージの練習中。

これで遠くに行ってヘロヘロになっても電車があればなんとか帰ってこれそう。

7.4FXはボトルゲージが１つしかつかないので、こんな感じで装着かな。早速使ってみたい。どこ行こうかな。

Trek 7.4FX改造計画⑦ クランク周り改造 ～その２

クランク周りの改造の第2弾。続いては本丸のクランクの取り付けです。

クランクはSORA FC3503のクランク長170mmを準備。前3段です。シフターが3段だから3段に合わせときました。

チェーンガード付きにしましたが、これは後から外しちゃう予定。

クランク部分が黒でしまってます！

まずは右クランクを取り付け。といってもBBの「穴」にシャフトを通すだけ。簡単。

次に左側を取り付けます。まずは専用工具で、キャップをねじ込みます。その後脱落防止のシートを押し込み、アーレンキーで締めて取り付け終了。あっけないほど簡単。

続いてはフロントディレイラー。こちらもSORAのフロントディレイラーのFD3503。バンドタイプ（B）を選択。

もちろん3速用です。

こちらもさくっと取り付け。アウターギアとのクリアランス（１～３mm）と平行に気をつけるだけなので比較的簡単かな。調整はチェーンを付けてからなのでもう少し後で。

次の作業に行く前に、ケーデンス測定用のマグネットを左側クランクに取り付け。Qファクターが小さくなっているのでロード用の小さいタイプを付けることができました♪。　クロスバイク用はものすごい大きかったからね。。。　片側で1cmくらいペダル幅が狭くなったのが下の写真で比べてみるとわかる。

続いてスプロケットの交換。今回フロントがAceraの48-36-26からSORAの50-39-30と少し大きくなります。それに合わせてリアのスプロケットも12-27T（９S）に変えちゃいました。坂登れないとつらいからね。。

2回目の作業なので、こちらもさくっと。

ピカピカで気持ちがいいです。

次はチェーン。

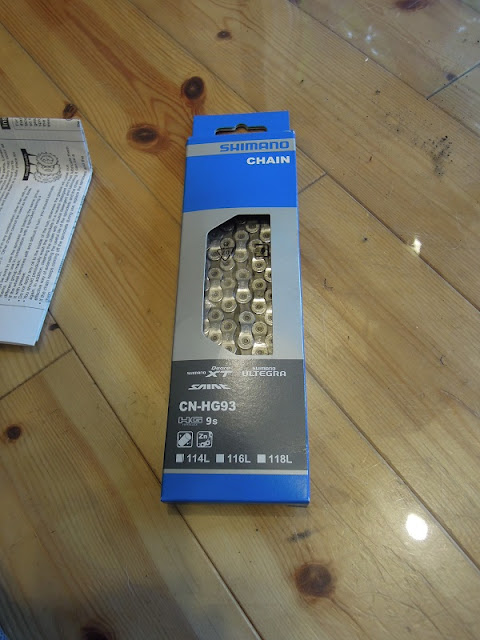

CN-HG93（9速用）。今回は114 Linksを購入。私のフレームサイズは17.5で、SORAのリアディレイラーSSを使用して112 Linksでちょうど良い長さ。（２つ詰めた）　実はフロントが最大50Tでリアの最小が12Tなので歯差数が38T。SORAのリアディレイラーのトータルキャパシティは37Tなので、オーバーしてるじゃん。。。

しかもSSの仕様を良く見てみたらフロントギアの歯差数は16Tと。。（今は20T。。）　とりあえずテストをしている分には特に問題無さそうなのでこれでしばらく様子見。フロント3速で改造する人はリアディレイラーにGSを選んだほうが良いかも。

チェーンを付けたのでフロントディレイラーの調整に入るのですが、ここでちょっと問題。クランクの下のシフトケーブルのガード（プラスチック製。指で押さえているところね。）の向きがちょっとSORAのケーブルポジションからずれている。Aceraのシフトケーブルの取り回しは左側、SORAは右側なのでずれが出てしまいます。

このプラスチック製のガードを指で押さえつつケーブルを通して強引に右側に曲げ、その状態でフロントディレイラーにシフトケーブルを取り付けます。すべりを良くするために注油とかしておくと良いかも。

完成です。こちらが右側のクランクとFD。チェーンガードは取り外しました。

こちらは左側。シンプルですっきりしていい感じです。

この日は雨が降っていたので、残念ながら試乗はできませんでした。今週末は晴れるかな？

【参考】

AceraのクランクセットとSORAのクランクセットの重さの比較を参考のために載せました。208gの減量でした。

　　　　　　Acera_M391　　Sora

クランク左　262　　　　　　234

クランク右　806　　　　　　856

BB　　　　　305　　　　　　75

--------------------------------------------------

合計　　　　1373　　　　　1165

差　　　　　　　　　　　　-208

Trek 7.4FX改造計画⑦ クランク周り改造 ～その１

前回行った回転系の改造（リアディレイラー）が調子良かったので、勢いづいてクランク側（フロント）も改造しちゃうことに。

7.4FX標準のAcera M391のクランクと、

同じくAceraのフロントディレイラー、それと外からは見ることはできませんが、クランクの変更に合わせてボトムブラケット（BB）も変更することにしました。

これが今回組み付け予定の部品達。こそっとスプロケットやチェーンなんかも入れちゃいました。

今回は作業量が多いため、何回かに分けてブログアップします。

まずはペダルを外します。結構きつく締まっているので気合で（かつナットをなめないように）緩めます。左側のペダルは逆ネジなので注意。

その後、アーレンキーでクランクの中心のネジを緩めます。このネジは両側とも正ネジ（たしか）だった。

こんな感じで取れます。固着と錆を防ぐためにグリスがたっぷり塗られてますね。

ネジを外した状態のクランク側。ただ、ネジを外しただけではクランクは外れません。

7.4FXに標準でついているクランクはスクエアタイプというもので、スクエアタイプのクランクを抜くためにはコッタレス抜きツールを使います。（また新しいツールを使える。うれしい。。。）

ただうまく抜けない。。。実は私のツールセットに入っていたコッタレス抜きは先にアダプタが付いていて、付いたままだとヘッドが大きすぎてうまくクランクが抜けないということに途中で気がついた。このアダプタを外して、、、

コッタレス抜きをネジ穴にセットし、エイッやと回すと徐々にクランクがせり出てきます。

無事に左右のクランクを外すことに成功しました。

クランクを外した後はこんな感じ。Aceraのフロントディレイラーがむなしく残されています。BBが見えますね。このBBを外していきます。

BBを取り外すにはカートリッジBBツールという専用ツールを使います。（また新しいツール♪）

BBは左側が正ネジで右側が逆ネジになってます。間違えると大変なことになります。ペダルとは逆なので気をつけないと。

外したBB。そこそこ汚れてますが、結構調子よく今まで回ってくれてました。

フレーム側はこんな感じ。ウェスで汚れを綺麗にふき取ります。

新しいBBはシマノSM-BBR60を用意。105グレードだけど、結構評判が良いしそれほど高くない部品で、SORAでも使えそう（推奨には入ってないけど。。）なので選択。

SM-BBR60はスクエアタイプのBBではなく、ホローテックⅡという規格。SORAのクランクはこのホローテックⅡを採用している。サイズは68mmのJIS規格。

形状もスクエアタイプのBBと違いますね。

まずは手でねじ込んで（右側は逆ネジ！）、その後付属のアダプタをつけて、

その上からホローテックⅡ専用ツールを使いねじ込む。

こんな感じで新しいBBが付きました。

綺麗にはまりました。

次はクランクの取り付けですが、それは次回以降で。
